什么是AWA控制電纜？
AWA控制電纜是指在電纜纜芯外包裹一層鋁金屬絲編織層（Aluminum Wire Armor）作為保護層的電力或信號傳輸電纜。與常見的鋼絲鎧裝(SWA)不同，AWA專門為單芯電纜(Single Core Cable)設計。
核心特點
高抗壓性：鋁線鎧裝層能承受較大的機械外力，防止內部線芯受損
非磁性：鋁是非導磁材料，適用于對磁場敏感的環境（如船舶、精密儀器車間）
輕量化：相比鋼帶鎧裝（SWA），重量減輕約50%，便于運輸和施工
防腐蝕：配合PVC或PE外護套，具備優異的耐酸堿和防白蟻性能
為什么單芯電纜必須用鋁絲鎧裝？
當交流電（AC）流過單芯導線時，會在電纜周圍產生交變磁場。如果使用磁性材料（如鋼絲SWA）作為鎧裝，磁場會在鎧裝層中產生渦流(Eddy Current)。渦流會導致電纜迅速過熱，不僅損耗電能，還會燒毀絕緣層。
鋁是非磁性材料，能有效防止渦流熱效應，確保系統在高電流下的安全性。

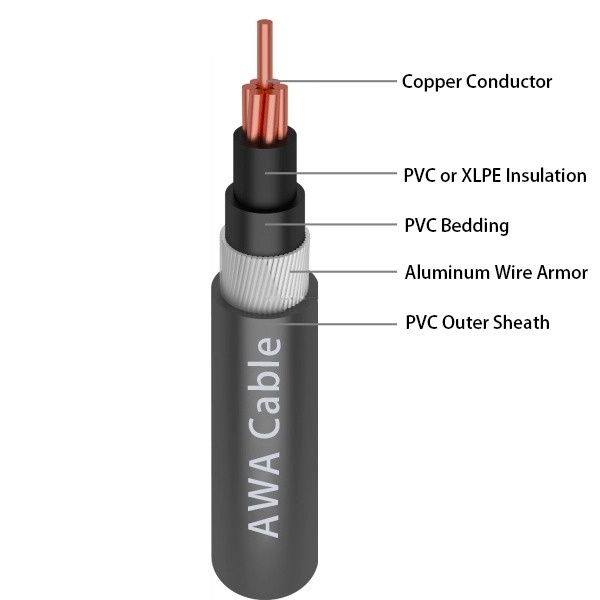

AWA控制電纜的結構
導體：高純度銅或鋁導體
絕緣層：XLPE（交聯聚乙烯）或PVC材料，提供良好的電氣絕緣
填充層：增強電纜圓整性和穩定性
鎧裝層：鋁絲螺旋纏繞，形成堅固的機械保護層
外護套：PVC或LSZH（低煙無鹵）材料，抵抗環境侵蝕
常見AWA電纜型號
| 標準 | 常見型號 | 型號含義 | 適用芯數 | 電壓等級 | 常見截面 | 備注 |
|---|---|---|---|---|---|---|
| BS5467 | 6941AX | Cu/XLPE/AWA/PVC：銅導體/交聯聚乙烯絕緣/鋁絲鎧裝/PVC護套 | 單芯 | 600/1000V | 50mm2 - 1000mm2 | 英國標準，最常見單芯AWA，用于電力網絡及輔助控制，避免磁干擾 |
| BS5467 | XLPE/AWA/PVC (單芯) | XLPE絕緣/鋁絲鎧裝/PVC護套 | 單芯 | 0.6/1kV | 35mm2 - 630mm2 | 通用表示，用于固定安裝的單芯控制/電力線路 |
| IEC 60502-1 | Cu/XLPE/AWA/PVC | 銅導體/XLPE絕緣/鋁絲鎧裝/PVC護套 | 單芯 | 0.6/1kV | 50mm2 - 400mm2 | 國際標準，適用于地下直埋或管道敷設的單芯電纜 |
| IEC 60502-1 | AL/XLPE/AWA/PVC | 鋁導體/XLPE絕緣/鋁絲鎧裝/PVC護套 | 單芯 | 0.6/1kV | 70mm2 - 500mm2 | 鋁導體版本，輕量化，成本更低 |
AWA vs SWA vs STA：如何選擇？
| 特性 | AWA (鋁線鎧裝) | SWA (鋼帶鎧裝) | STA (鋼絲鎧裝) |
|---|---|---|---|
| 材質 | 鋁絲/鋁帶 | 鋼帶 | 鍍鋅鋼絲 |
| 重量 | 輕 | 重 | 最重 |
| 防磁性能 | 優秀（無磁） | 差（導磁） | 差（導磁） |
| 抗拉力 | 中等 | 高 | 極高 |
| 適用場景 | 地下管道、海上平臺、廠房 | 一般直埋、高壓 | 豎井、長距離吊裝 |
| 價格 | 中等 | 低 | 高 |
注意：如果您的項目涉及單芯或?qū)Υ鸥蓴_敏感，選擇AWA；若為多芯常規控制，SWA更合適。
如何選擇優質AWA控制電纜？
確認需求：明確芯數、電壓、環境條件
選擇正規廠家：具備ISO9001、CCC認證
關注材質：導體純度、絕緣材料質量
索要資質：型式試驗報告、產品合格證
對比報價：優質產品價格合理，避免低價劣質
影響AWA電纜價格的3大因素
鋁材成本：倫敦期鋁（LME）價格波動直接影響鎧裝層成本
銅桿純度：無氧銅桿與普通銅桿的價差可達10%-15%
工藝要求：是否需要低煙無鹵（LSZH）、阻燃（FR）、或屏蔽層（Shielded）
常見問題解答 (FAQ)
Q: AWA電纜可以防水嗎？
A: 標準AWA電纜具有防水潮氣滲透的功能，但如果長期浸泡在水中，需要選擇具有縱向阻水功能的型號或增加PE外護套厚度。
Q: AWA電纜的最小彎曲半徑是多少？
A: 通常為電纜外徑的12倍（D）。安裝時請避免過度彎曲以防鋁鎧層斷裂。
Q: 單芯AWA電纜能否用于交流系統？
A: ? 可以。鋁為非磁性材料，單芯AWA在AC系統中無顯著渦流風險（與鋼絲鎧裝本質區別），IEC 60502-2明確允許。但需確保鎧裝層兩端可靠接地。
Q: 如何辨別劣質AWA電纜？
A: 三查：
鎧裝鋁絲是否發黑（氧化嚴重）
護套燃燒是否有刺鼻味（非LSOH）
要求供應商提供鋁絲成分檢測報告（Al≥99.5%）
AWA鋁絲鎧裝控制電纜是解決單芯電纜熱損耗與機械保護平衡的最佳方案。選擇正確的AWA電纜不僅能提升系統效率，更能降低維護成本。
